Paketeigenschaften

Hier nochmals ein Screenshot der Paketeigenschaften, um die Option in Erinnerung zu rufen:

Computervariable – ReadyToInstall_Test

Software-Pakete, die nicht „zur Installation freigegeben“ sind, werden trotz Zuweisung zu einem oder mehrerer Computer nicht in deren Auftragsdatei (DDC) geschrieben und somit installiert. In Abhängigkeit der Computervariablen „ReadyToInstall_Test“ werden nun auch diese Pakete und somit Installationsaufträge in die Auftragsdatei aufgenommen. Mit dieser Variable definiert man somit, dass ein Computer auch nicht freigegebene (noch im Test befindliche) Software installiert bekommt.

Nachfolgend eine Aufstellung, was die Werte der Option bewirken:

• 0 (deaktiviert) = Software Installationsauftrag nicht in die DDC schreiben
• 1 (aktiviert) = Software Installationsauftrag in die entsprechende DDC des Computers schreiben

Die Computervariable kann man nun über den althergebrachten Weg, oder per definierter und zugewiesener Variablen Konfiguration setzen und somit einen Computer in die Lage versetzen, auch die nicht freigegeben Pakete zu installieren.

UEM Agent AutoUpdate

Die oben genannte Paketeigenschaft hat im Falle der Matrix42 UEM Agent Windows Pakete auch eine Auswirkung auf die UEM Agent Auto Update Funktion. Möchte man die UEM Agent Auto Update Funktion nutzen, so geschieht die Aktivierung auch über entsprechende Computervariablen.

Die Konfiguration und das unterschiedliche Verhalten geschieht über die Variable: MX42_UEM_Agent, Auto Update.

Meine Präferenz zum UEM Agent Auto Update

Ich selbst nutze bevorzugt die klassische Art der UEM Agent Verteilung und lasse das Auto Update deaktiviert. Meines Erachtens ist es besser transparenter, nachvollziehbar, welcher Computer, welche Version bekommen soll und wann das geschieht. Aber wie immer gibt es verschiedene Geschmäcker und Vorgehensweisen/Vorlieben.

Der Beitrag Empirum Paketeigenschaften – Zur Installation freigeben erschien zuerst auf Workplace Management Blog.

Was ist der Präsentationsmodus?

Der Präsentationsmodus (Presentation mode) ist eine Funktion des Betriebssystems, der von Programmen eingeschaltet und von anderen Programmen systemweit ausgewertet werden kann. Der Präsentationsmodus wird zumeist von Programmen gesetzt die im Vollbild-Modus ausgeführt werden, wie aktive Präsentationen (Microsoft Powerpoint, etc.), Kiosk Modus von Browsern, jedoch auch von Vollbild Terminal Server Sitzungen, Citrix Wokspace App Sitzungen, uvm..

Präsentationsmodus und Empirum UEM Agent

Matrix42 hat sich diese Funktion zu Nutze gemacht und wertet den Präsentationsmodus aus, um den Anwender davor zu schützen, das Software-Installationen während einer laufenden Präsentation starten. Damit man eben nicht nur ein Programm und somit Anwendungsfall abfragt, wo es doch eine Vielzahl an Programmen und Anwendungsfälle gibt, wertet der UEM Agent je nach Konfiguration genau diesen Präsentationsmodus aus.

Feststellungen

So kann es in einer bestehenden Umgebung vorkommen, dass bei der häufigen Nutzung von Programmen, die den Präsentationsmodus aktivieren, die Installation(en) nicht starten. Dies kommt u.a. dann vor, wenn die Windows Clients als „Terminal Clients“ im HomeOffice genutzt werden. Ähnliche Konstellationen treffen auf Administratoren zu, die per Remotedesktopverbindung (mstsc) auf Windows Server aufgeschaltet sind.

Wie bekommen ich nun wichtige Software trotz alledem installiert?

Bei der Zuweisung einer Software wird im Standard die Verteilungsoption „Installieren und Erneuern“ gesetzt. Ergänzt man die Verteilungsoption um die Option „Installationszeitraum ignorieren“, wird die Installation auch bei gesetztem Präsentationsmodus ausgeführt.

Eine weitere Möglichkeit ist natürlich auch, das man sich für diese Clients eine weiteres Agenten-Template erstellt und zuweist. Hier gilt der Grundsatz der Empirum Console, das nähere am Computer befindliche Objekt hat Vorrang. Welches Agenten-Template tatsächlich angezogen wird, kannst du in den Computereigenschaften unter „Zugeordnete Objekte“ überprüfen.
Eine solches Agenten-Template, also mit deaktiviertem Präsentationsmodus, könnte somit für Computer in der Produktion, Kiosksysteme, Anzeigesysteme, Windows als „Terminal Client“ sinnvoll eingesetzt werden.

Was sagt die Empirum Hilfe?

Hier der dazugehörige Text aus der Empirum Hilfe …
Präsentationsmodus beachten:  Wenn der Anwender diese Funktion aktiviert, verhält sich der Agent während einer Präsentation so, als wäre der Computer außerhalb des Installationszeitraums. Es wird keine Software installiert, es sei denn ein Paket hat die Verteilungsoption „Installationszeitraum ignorieren“ gesetzt.

UEM Agent beachtet Präsentationsmodus – Was nun?

Möchte man die Vorteile des Präsentationsmodus nutzen, um seine Kollegen, Chef, Vorstand nicht zu verärgern :), kann bzw. sollte man meines Erachtens trotzdem zumindest Pakete wie die folgenden mit der obigen Verteilungsoption zusätzlich konfigurieren:

• Empirum Inventory
• Matrix42 Patch-Management (Scan)

Weitere Pakete, wie vielleicht auch das Fix Paket des Patch-Managements, können somit von euch auch entsprechend priorisiert werden.

Da ich hier selbst einige Zeit im Dunkeln getappt bin, habe ich das hier für mich und euch zusammengefasst. Wie sind eure Erfahrungen mit dem Präsentationsmodus oder habt ihr Ergänzungen?

Der Beitrag Empirum: Pakete bleiben im Status Download erschien zuerst auf Workplace Management Blog.

Reinstall Abbrechen – eine Gruppe

Wie bekommt man diese Reinstall-Untergruppe jedoch wieder entfernt, wenn die Reinstallation nicht mehr erfolgreich durchgeführt wird?  Natürlich ist es der beste Weg, wenn das Paket eine erfolgreiche Reinstallation durchführen kann. Falls nicht, kann man mit der rechten Maustaste auf die erstellte Gruppe „Reinstall“ gehen und „Abbrechen“ auswählen. Anschließend ist wieder alles wie zuvor.

Reinstall Abbrechen – mehrere Gruppen

Wie bekommt man jedoch mehrere Reinstall Gruppen entfernt? Muss man nun auf alle Gruppen einzeln den zuvor genannten Vorgang durchführen? Nein. Man kann auf die übergeordnete Gruppe die Aktion „Deaktivieren, Softwareverteilung, Entfernen der Software …“ durchführen und anschließend die Gruppe erneut aktivieren für Softwareinstallationen. Mit diesem Vorgang kann man mehrere Reinstall Gruppen in wenigen Schritten auflösen.

Schritt 1: Auswählen der Gruppe – Deaktivieren

Schritt 2: Softwareverteilung – Entfernen der Software aus der Konfigurationsdatei (DDC)

Schritt 3: Erneutes „Aktivieren“ der Gruppe für Softwareinstallationen

Der Beitrag Empirum – Reinstall Abbrechen erschien zuerst auf Workplace Management Blog.

Heute möchte ich auf eine Bitte eingehen, die ich per Mail und in der Vergangenheit bereits mehrmals ähnlich gestellt bekommen habe. Das Software Depot bzw. weitläufig bekannt als Kiosk, das der Benutzer über den Empirum Agenten am Client starten kann, verwenden (bzw. verwendeten) einige, um weitere Software für den Anwender zu installieren. Warum spreche ich in der Vergangenheit. Es gibt und gab Mechanismen, das Software Depot aufzurufen wozu der Anwender keine Berechtigungen hat. Dann wurde die Software aus dem Software Depot gegebenenfalls unter anderen Berechtigungen installiert.

Warum wird das gemacht?

Man ist gerade beim Anwender vor Ort oder aufgeschaltet und möchte „mal eben schnell“ die Software-Installation durchführen oder nachholen, die man vergessen hat. Den Weg, jetzt zurück an seinen Arbeitsplatz oder „irgendwie“ in die Management Console zu gehen, sieht man als „umständlich“ an.

Warum bin ich nicht für diese Methode?

Wie man oben aus den Zeilen lesen kann, möchte ich nicht darauf eingehen, wie das einige gemacht haben bzw. machen.
Das mache ich deswegen, weil „veraltete“ Empirum Methoden genutzt werden, die unter Umständen nicht die volle Unterstützung erlangen. Ein weiterer Grund, warum ich nicht „Fan“ dieser Methode bin, ist in den Grundgedanken des Software Depots / Kiosks verankert.

• Die Software wird nicht in der Management Console dem Client zugordnet. Ergo wird Sie bei einer Reinstallation des Computers, Vergabe eines neuen Computers nicht berücksichtigt.
• Ein etwaiger Client-Teil des Paketes wird unter Umständen für diesen und andere Benutzer nicht installiert. Die Software kann sich also anders verhalten/voreingestellt sein, als auf den Computern, bei denen die Software zugewiesen wurde in der Management Console.

Was ist mein Vorschlag?

Kennen Sie die Empirum Web Console? Wenn nicht … Die Emprum Web Console ist, anders als ihr Name suggeriert, ein WebServer, der die wichtigsten Dinge der Empirum Management Console bereitstellt. Deswegen gehört die Empirum Web Console auch nur einmalig auf einen Server installiert und nicht als Paket auf die Clients verteilt (meine Meinung!).
Anschließend ist im Standard die Web Console über http://<ServerName>:8080/Empirum erreichbar (Firewall Einstellungen berücksichtigen!). Die Web Console kann auch auf https umgestellt werden. Wie das geht, kann unter help.matrix42.com nachgeschlagen werden.

Nun könnt ihr von jedem Arbeitsplatz die Console starten und mit wenigen Klicks die Software „normal“ dem Arbeitsplatz zuordnen. Damit entfallen dann auch die oben genannten Nachteile hinsichtlich Client-Teile und vergessen geraten bei einer Neu-Installation.

Als Idee: Die URL zur Web Console könnt ihr auch bei dem Agenten-Template hinterlegen, dann ist es auch an ähnlicher Stelle, wie das Kiosk.

Das sind meine Hinweise, meine Meinung zum Thema – „volles“ Kiosk für bestimmte Benutzer. Vielleicht haben Mitleser aus der Gemeinschaft weitere Ideen oder Erfahrungen, die Sie teilen/kommentieren wollen. Dank und Grüße Jochen

Der Beitrag Software Depot / Kiosk mit anderem Benutzer starten erschien zuerst auf Workplace Management Blog.

Empirum OS-Installer – die drei Phasen

Teilen wir die Probleme ein, in die drei Phasen der OS-Installation per Empirum WinPE.

• PXE-Boot
• WinPE
• Windows

PXE Boot

A.) Der PXE Boot funktioniert nicht bzw. hat noch nie funktioniert.
Die Switche bzw. VLANs müssen den Broadcast an den PXE-Server (zusätzlich zum DHCP Server) weiterleiten, gerne wird hier der Begriff „IP Helper“ aus der Cisco Welt hergenommen.
Die Windows Firewall muss den eingehenden Netzwerkverkehr auf den PXE- und TFTP-Ports zulassen. Die freizugebenen Ports sind abhängig von PXE Einstellungen. Wer auf Nummer sich gehen will, gibt die UDP Ports: 67,68,69,4011,10042 frei.

B.) Kein Computer führt mehr einen PXE-Boot durch, obschon dies vorher der Fall war.
In diesem Fall, schaut nach, ob Euer Empirum PXE-Dienst weiterhin läuft und erreichbar ist.

C.) Andere Computer starten einen PXE-Boot, doch dieser eine Computer nicht. Dies hat zumeist die folgenden Ursachen:

• Überprüft die beim Computer hinterlegte MAC/UUID mit den Werten die im BIOS angezeigt werden. Ausnahmen sind natürlich externe Docking-Stationen oder Netzwerkadapter.
• Wird MAC Passthrough genutzt und welche Einstellungen dazu bietet das BIOS. MAC Passthrough ist auch sehr abhängig vom Windows Treiber.
• Ist das Computerobjekt in den Eigenschaften als „PXE fähig“ markiert?
• Wenn dies alles passt, so führt bitte über Matrix42 DBUtil das SQL Script: „OS_CleanupNonUniqueDhcpEntries.sql“ aus dem Verzeichnis Empirum\Empirum DBUtil\Scripts\SQLServer\Custom aus. Mit der Ausführung dieses Skripts könnt ihr nichts kaputt machen! Es kann auch mehrfach ausgeführt werden.

D.) Wenn Sie diesen Bildschirm sehen, dann haben sie die vorgenannten Probleme nicht, nicht mehr oder erfolgreich gemeistert.

WinPE

Hast Du es in die WinPE Phase „geschafft“, sieht Du einen grauen Hintergrund oder gar das Matrix42 Logo, und eine Fortschrittsanzeige, wie hier abgebildet.

Die letzten drei Schritte in der Anzeige (wie in diesem Screenshot) bekommst Du erst mit der WinPE Umgebung neuer als 1.8.3 aufgelistet. Schlägt der „Connect to server“ fehl, dann muss man sich zumeist um die Einbindung der passenden Treiber kümmern (siehe Einbinden der WinPE Treiber). Alternativ kann es auch zu Problemen mit der Anmeldung (Benutzername und Kennwort) kommen. In das Log kommt man mit STRG+L. Dies kann man zur genaueren Analyse auch auf einen USB-Stick kopieren.

War die Verbindung erfolgreich und es erscheint die vorherige Meldung, dann liegt es daran, dass kein eindeutiger Eintrag (kein oder doppelter) in der DeviceMapping.xml (Empirum\Configurator\Values) vorhanden ist. Dazu kann man die DeviceMapping.xml mit einem Editor starten und prüfen, ob der Computername gefunden werden kann. Falls ja, nutzt die dazugehörige MAC Adresse oder UUID und sucht danach in der Datei – wahrscheinlich findet ihr einen weiteren Computer mit identischen Werten. Dieses Problem muss behoben werden!

Unabhängig der genannten Probleme, kann es sein, dass der EmpirumAgent Benutzer keine Schreibberechtigungen auf den Empirum\EmpInst\Wizard\OS\WinPEStatus Ordner hat.

Sind all diese Hürden genommen und es kommt trotzdem zu Problemen, dann liegt das zumeist an der Ausführung eines der WinPE Pakete. In seltenen Fällen sollte man prüfen, ob das Paket tatsächlich auf dem EmpirumServer oder dem SubDepot vorhanden ist. Ansonsten sind es dann Probleme bei der Parametrisierung der Pakete. Da hilft Euch jedoch das Log in WinPEStatus Order weiter bzw. sogar häufig das SWDepotLog in der Management Console.

Einbinden der WinPE Treiber

Für die WinPE Phase müssen die Treiber (zumeist nur Netzwerkkartentreiber) über die Management Console, Konfiguration, Boot Konfiguration eingebunden werden.
Dazu die Erweiterten Eigenschaften aktivieren (oben rechts) und bei Zusätzliche Treiberverzeichnisse ein Ordner angeben, in dem die Treiber abgelegt sind oder werden.Ich empfehle ein Ordner unterhalb von Empirum\EmpInst\DRV anzulegen und dort die Treiber ggf. nach Modell sortiert abzulegen. Die Treiber werden auch aus den Unterverzeichnissen (rekursiv) hinzugefügt, so muss man nicht pro Treiber ein Ordner in der Oberfläche angeben. Hast Du diesen Ordner bereits, brauchst Du die Treiber nur in diesem Ordner zusätzlich abzulegen und die Boot Konfiguration neu zu speichern, über den „Speichern“ Button (unten rechts).

Du kannst dann an Deiner Boot Konfiguration verschiedene Zustände feststellen – Sanduhr, Zahnräder und am Ende einen grünen Haken. Sobald die Boot Konfiguration erfolgreich neu erstellt wurde, kannst Du den nächsten Boot-Versuch starten.

Import-Certificate -FilePath "<EmpirumLaufwerk>:\Empirum\EmpInst\Sys\Images\WinPE\binaries\UAF\matrix42ag.Cer" -CertStoreLocation Cert:\LocalMachine\TrustedPublisher

Möchtest Du nicht den Netzwerkartentreiber für die einzelnen Modelle raussuchen bzw. aus dem Windows 10 Treiberpaket entnehmen, so kannst Du auch ein komplettes WinPE Treiberpaket des jeweiligen Herstellers hinterlegen. Dazu jedoch immer erst das alte Verzeichnis löschen und anschließend das neue kopieren/ablegen.

Hier ein paar Beispiele:

• Dell Command | Deploy WinPE Driver Packs
• HP Client Windows PE Driver Packs

Windows

Mit den vorherigen Tipps sollte sich das Windows automatisiert installieren lassen. Ein weiterer häufiger Knackpunkt kommt im Anschluss an die Windows-Installation.
In der Management Console kann man noch eine erfolgreiche Installation von PxeOffAndReboot verzeichnen, jedoch schreitet die Installation nicht weiter voran.

Am Client sieht man dann eine durchlaufende Fortschrittsanzeige vor dem ausgeblendeten Windows-Hintergrund und das System führt alle 5 Minuten einen Neustart durch.
Ein weiterer Indiz ist, dass im PXE-Log des Computers während des DriverIntegration Pakets kein Treiber für das Model kopiert wurde. In diesem Fall fehlt in den meisten Fällen mindestens der Netzwerkkartentreiber für Windows bzw. das komplette Treiberpaket. Diese integriert man mit Hilfe des WinPEDriverAssistant’s aus dem Empirum\AddOns\WinPEDriverAssistant Ordner.

Die Treiber, ganz gleich ob *.zip, *.cab oder ein Ordner werden dann unterhalb von Empirum\Configurator\Packages\Matrix42\OsPackages\Drivers abgelegt. Du kannst die Treiber auch direkt dort ablegen und nur den Namen in das Treiberfeld einfügen – und nicht über das Ordner Symbol für den Import daneben gehen.

Dazu benötigt man die Hersteller und Modellbezeichnung und die entsprechenden Treiber.
Die Hersteller und Modellbezeichnung könnt ihr mit dem HardwareInfo Paket auslesen, oder wie gerade schon beschrieben, schaut ihr in das PXE-Log des Computers. Die erste Meldung ist „Using OS specific driver assignment for vendor …“.

Die Treiber dazu bekommst du bei den Herstellern. Dazu hatte ich bereits beim Beitrag für EPE die Seiten der Hersteller zusammengefasst.
Hast Du die Windows 10 Treiber eingebunden und das DriverIntegration Paket kopiert die Treiber, wie im zu vorigen Screenshot zu erkennen („Using the drivers: …), dann sollte es auch keine Probleme nach der Windows Installation geben.
Wenn es trotz Windows 10 Treiber nach dem PxeOffAndReboot nicht „weitergeht“, dann solltest Du schauen, dass du in Empirum DBUtil die UUID anstatt der MAC als „führendes“ Merkmal nutzt.

Mit diesen Tipps bin ich bester Dinge, dass Du eine erfolgreiche Windows Installation hinbekommst.

Als Grundlage solltest Du die anderen Blog Beiträge erfolgreich umgesetzt haben.
Zum Troubleshooting hatte ich bereits diesen Beitrag hier geschrieben.

Der Beitrag Empirum WinPE – neues Computermodell erschien zuerst auf Workplace Management Blog.

UEM Agent Einführung und Funktionen

Ein Vorteil des UEM Agenten ist, das er unabhängig von der eingesetzten Empirum Version ist. So muss man nicht warten bis eine neue Empirum Version erscheint, um neue Empirum Agenten Funktionen nutzen zu können. Eine Übersicht über die Neuerungen und die jeweils aktuelle Version steht im Marketplace bereit.

UEM Agent Rollout

So sollte der Advanced Agent durch den UEM Agent ersetzt werden, wenn dies noch nicht geschehen ist. Der Rollout kann unter anderem durch die Neu-Installation des Windows 10 geschehen. Die Vielzahl der Agenten Aktualisierungen passieren jedoch im laufenden Windows Betrieb. Dies wird durch die Zuweisung des UEM Agenten per Paket erledigt.
Der Austausch des gerade laufenden Agenten ist bis zu einem gewissen Teil „Operation am Herzen“. Damit meine ich, wenn die „Operation“ fehlschlägt, verliert man mit unter Verbindung zum Endgerät und somit das Endgerät aus der aktiven Verwaltung.

Fehlerprävention

Wie sich bei den letzten Empirum Agent Updates herausgestellt hat, sollte man vor der Aktualisierung des UEM Agents sicherstellen, dass der Client über das .NET Frameworks 4.7.2 oder neuer verfügt. Dazu empfiehlt es sich das .NET Framework bereits vor dem UEM Agenten zu aktualisieren – besser noch eine Abhängigkeit des UEM Agenten auf die .NET Framework Version vorzunehmen. Diese Abhängigkeit setzt man als erweitere Bedingung im UEM Agent Paket. Wie das geht, habe ich in folgendem Artikel erklärt. Die Release Nummern des .NET Frameworks wiederum sind auf dieser Seite aufgelistet.

Fehleranalyse

Die Aktualisierung des UEM Agenten wird im nachfolgenden Log auf dem entsprechenden Endgerät aufgezeichnet: „%ProgramData%\Matrix42\Logs\UEM Agent Update\UEMAgentUpdate.log“. Hier kann man Hinweise für die fehlgeschlagene Aktualisierung finden bzw. sollte diese Datei für den Support sichern.

Möglichkeiten der Reparatur

Eine Reparatur einer gestrandeten Aktualisierung kann per Agent-Push geschehen, wenn der Computer erreichbar ist und diverse Voraussetzungen erfüllt sind. Wer es noch nicht kennt, den Agent-Push erreicht man über das Kontextmenü des Computers bzw. der Gruppe: Experte\Push Agent …
Weiterführende Informationen sind in der Matrix42 Hilfe zu finden:
Die wichtigsten Voraussetzungen habe ich bereits im Artikel „Empirum Agent Verteilung per Push“ beschrieben.

Agent Push

Möchte man mehrere Clients mit dem Agent Push erreichen, so kann man sich eine Zuweisunggruppe mit den betroffenen Systemen erstellen. Zusätzlich muss ein passendes Agent-Template zugewiesen sein und die Variable „MX42_AGENT_PUSH_PACKAGE_FOLDER“ auf die zu pushende Agent Version gesetzt sein. Um eine definierte UEM Agent Version zu installieren, ist es erforderlich, die Variable MX42_AGENT_PUSH_PACKAGE_FOLDER mit dem Pfad zur gewünschten UEM Agent Version zu belegen. Beispiel: UEM Agent Windows\2006.4

Bestimmen der Systeme …

Wenn eine Installation fehlschlägt, so verbleibt gerne die Installation des UEM Agents mit dem Status Running im SWDepot-Log. Diese fehlgeschlagenen Updates kann man mittels eines Filters in in der Rollout-Koordination oder im SWDepot-Log bestimmen. Für eine andere Art der Übersicht, habe ich einen Filter erstellt, der per Empirum DBUtil erstellt werden kann. Dieser Filter enthält alle Computer, die einen „Install“ Eintrag zum „UEM Agent“ mit dem Status „Running“ haben. Falls es nachfolgende erfolgreiche Installationen gibt, so sind diese derzeit trotzdem in diesem Filter enthalten. Dieser Filter kann also „false positive“ Ergebnisse beinhalten.

Dazu die angehängte Datei entpacken und über die Empirum Struktur kopieren. Nachdem das SQL Script „SW_UEM-Agent_Install_Running“ aus dem Unterordner Custom über Empirum DBUtil ausgeführt wurde, steht der Filter in der Management Console zur Verfügung.

Download

SW_UEM-Agent_Install_Running (494 Downloads )
MD5 Hash der Downloaddatei: B27EAA30786436633DBB1AB63409353F

Der Beitrag UEM Agent Rollout erschien zuerst auf Workplace Management Blog.

Matrix42 SubDepot PXE Service Configuration

Da dies neben dem Self Provisioning die zweite Konfiguration für den PXE-Dienst ist, habe ich es kurzfristig in einem Empirum Paket umgesetzt. Somit kannst Du die Einstellung einfach und nachvollziehbar auf einer Vielzahl von SubDepots bzw. PXE-Servern setzen.

Schritte …

Dazu ist das unten angefügte ZIP zu entpacken und in/über die Empirum Struktur zu kopieren, wie man das von Empirum Erweiterungen und Updates bereits kennt. Im Anschluss importierst Du im SoftwareDepot das Paket „Matrix42 SubDepot PXE Service Configuration 1.0“, welches im Register „Empirum“ eingebunden wird. Das Paket bringt für die zwei Optionen Variablen mit, die Du unter SUBDEPOT_PXESERVICE_CONFIG für die SubDepots anpassen kannst. Im Standard sind beide Optionen deaktiviert. Dann fehlt nur noch die Zuweisung und Installation des Paketes.

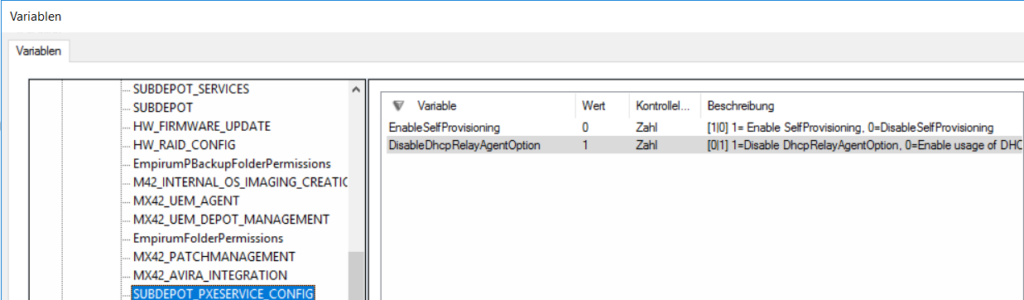

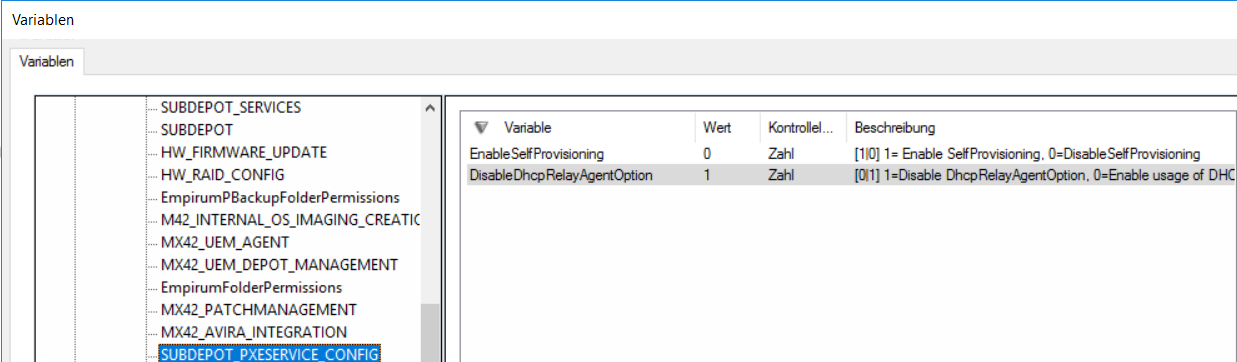

Variablen

EnableSelfProvisioning
[1|0] 1= Aktiviere SelfProvisioning, 0=Deaktiviere SelfProvisioning
Standardwert = 0

DisableDhcpRelayAgentOption
[0|1] 1=Deaktiviere DhcpRelayAgentOption Nutzung, 0=Aktiviere die Nutzung der DHCP Option 82
Standardwert = 1

Download

Matrix42 SubDepot PXE Service Configuration (384 Downloads )
MD5 Hash der Downloaddatei: 7E386171796ECD409B1EF827B970B1E5

Zusammenfassung

• ZIP entpacken und in die Empirum Struktur kopieren
• Paket im SoftwareDepot importieren
• Paket den SubDepots zuweisen
• Variablen je nach Anforderung anpassen
• Paket installieren

Fertig!

Der Beitrag Erweiterte Empirum PXE-Server Konfiguration erschien zuerst auf Workplace Management Blog.

Was ist drin?

Im Empirum WinPE Extension Pack 1.0 sind enthalten:

• WinPE-D-2PXE 1.6
• PrepareDRVbyModel_Packages 1.7
• InstallNetFX3 1.2
• PostOSInstallation 1.2

Was hat sich geändert?

Nachfolgend gehe ich auf die wesentlichen Änderungen in den Paketen ein. Wie ich sehe, hat sich am meisten im WinPE-D-2PXE getan. Dieses Paket hilft immer wieder beim Troubleshooting, da es u.a. schon immer die WADK Version und nun auch die Empirum WinPE Version ausgibt.

WinPE-D-2PXE
liefert Informationen über den Computer und Umgebung

• neben den PXE-Einträgen wird auch eine Log-Datei mit den gleichen Informationen erstellt
• eine Import-Datei für den Matrix42WinPEDriverAssistant wird erzeugt
• die Dateien werden bereits nach dem WinPE 1.8.0 Verfahren übertragen
• die genutzte Empirum WinPE Version wird ausgegeben
• die erkannten eingebauten Festplatten und Netzwerkkarten werden ausgegeben

PrepareDRVbyModel_Packages
ist eine Alternative zum DriverIntegration Paket der Matrix42

• Kosmetik und anpassen von Ausgaben
• kann nun auch für Hardware genutzt werden, die keine Hersteller oder Modell-Information per WMI liefert

InstallNetFx3
installiert/aktiviert das .NET Framework 3.5 aus den zugewiesenen Betriebssystemquellen

• … hatte ich noch nicht veröffentlicht

PostOSInstallation
führt eine Batch Datei nach der Betriebssysteminstallation aus, die als Ersatz für die EmpirumAgent/UEMAgent.bat dienen kann. Diese Batch-Datei spielt auch mit dem PrepareDRVbyModel_Packages Paket zusammen.

• kann nun auch mit der %EmpirumServer% Variable in der PostOSInstall.bat umgehen

• öffnet den Firewall Port für den Push von Software Pakete

Weitere Vereinfachung

Die nachfolgende ZIP-Datei enthält nun eine Empirum Struktur, wie ihr die von Matrix42 Hotfixen und der WinPE Erweiterung bereits kennt, und kann „einfach“ in/über die Empirum Struktur kopiert werden.
Zusätzlich habe ich im „Empirum\Configurator\Packages\Matrix42\OSPackages\Drivers“ Ordner eine beispielhafte Verzeichnisstruktur und Setup.inf abgelegt, um mit PrepareDRVbyModel_Packages und PostOSInstallation Treiber nach der Betriebssysteminstallation zu installieren. Das ging schon immer, hat jedoch auch immer wieder nachfragen aufgeworfen, da ich dies nicht genug erläutert und dokumentiert habe. Ich hoffe, es ist nun einfacher aufzugreifen und zu nutzen.

Falls nicht, so gebt mir per Kommentar oder Mail eine Rückmeldung.
Wie immer – viel Spaß und gutes Gelingen!

Empirum WinPE Extension Pack 1.3 (298 Downloads )
SHA256 der Downloaddatei: EE118815DBD4DC80D6CBBFB9855C44C6639D08F63C0B8AE6779104176FB462A2

Empirum WinPE Extension Pack 1.2 (429 Downloads )
MD5 Hash der Downloaddatei: E10E01545793D0C4326D041CC1931FDD920CEAA0

Empirum WinPE Extension Pack 1.1 (411 Downloads )
MD5 Hash der Downloaddatei: 15A1A232F6D0C9124DB85CB14456C5D1D96F6BCA

Der Beitrag Empirum WinPE Extension Pack erschien zuerst auf Workplace Management Blog.

Zutaten zusammenstellen …

Import der Pakete

Wer die vorhandenen PreOS Pakete nutzen mag, kann direkt zum nächsten Punkt springen. Wer wiederum aktuelle Pakete importieren mag, muss in der Management Console unter Konfiguration, Software-Depot mit der rechten Maustaste auf das Register „Matrix42 PreOS Packages“ klicken und „Import/Export“ auswählen. Im darauffolgenden Dialog wählt man dann den zumeist vorgegebenen Ordner „\\%EmpirumServer%\Configurator$\PackageStore“ aus.
Die Schritte für einen erfolgreichen Import von PreOS Paketen sind nun hier per Screenshots dokumentiert:

Auswählen des Quellverzeichnisses, wie z.B.: \\%EmpirumServer%\Configurator$\PackageStore …
Da im „PackageStore“ bestimmt mehr als die gewünschten Pakete vorliegen und angeboten werden, ist es ratsam zuvor per „Keine auswählen“ die Auswahl zu negieren. Dann wählt man die für sich notwendigen Pakete aus der Liste aus und startet den Importvorgang. Die Liste der Pakete ist weiter unten zu entnehmen. Die Abbildung zeigt eine exemplarische Auswahl, da das Paket PxeOffAndReboot bis dato unverändert blieb.

Werden die Pakete auf der Zusammenfassung rot angezeigt und nicht importiert, dann startet entweder die Management Console nochmals neu und versucht die Schritte noch einmal, oder schaut nach, ob das Paket vielleicht schon in der Dateistruktur vorliegt. Wenn ja, so löscht es aus der Dateistruktur und startet anschließend den Importvorgang nochmals von neuem.

Nach einem erfolgreichen Importvorgang, werden die Pakete im Matrix42 PreOS Packages Ordner ähnlich wie folgt angezeigt.

Die neu importierten Pakete werden im Status „nicht freigegeben“ importiert und sind braun eingefärbt. Dies kann sich in Zukunft noch ändern, doch derzeit müssen die Pakete noch einzeln zur Installation freigegeben werden. Dazu öffnet man die Paketeigenschaften mit einem Doppelklick bzw. wählt „Eigenschaften“ im Kontextmenü eines jeden Paketes.

Welche Pakete werden benötigt?

Zur Durchführung einer Windows Installation benötigt man die nachfolgenden Pakete.

• DiskPartitioning – Vorbereiten der Festplatte
• DriverIntegration – Kopieren der Treiber des Models auf die vorbereitete Festplatte
• WindowsInstallation – durchführen der Windows Installation samt der Treiber und kopieren/installieren des UAF Agents vom WinPE
• PxeOffAndReboot – deaktivieren des WinPE PXE-Boots
• DomainJoin – Hinzufügen des Computers zur Domäne
• EmpirumAgentSetup – Installieren des vollwertigen Empirum Agenten und entfernen des UAF Agenten, Neustart …

Besonderheiten: Wenn man die PreOS Pakete aktualisiert bzw. aktuelle Pakete nutzt, muss man auch sein Empirum WinPE PXE-Image aktualisieren.

Die Reihenfolge ist wichtig!

Die Pakete müssen sich zur korrekten Verarbeitung in der oben aufgeführten Reihenfolge befinden. Auch bei neu importierten Versionen von Paketen muss auf die Reihenfolge geachtet werden. Dazu arrangiert man die Pakete, per Drag & Drop, von oben nach unten im SoftwareDepot.

Windows Installation Bundle

Man kann die zuvor genannten PreOS Pakete später einzeln zu seiner Konfigurations- oder Zuweisungsgruppe hinzufügen, oder eine UND-Klasse (Bundle) erstellen die diese Pakete enthält. Bei der Zuweisung der Pakete zu einer UND-Klasse muss die Reihenfolge nicht beachtet werden. Bei der clientseitigen Verarbeitung ist die Reihenfolge im SoftwareDepot maßgebend. Hier ein Beispiel für eine UND-Klasse, die im SoftwareDepot erstellt werden kann.

Der Beitrag Empirum WinPE – PreOS Packages erschien zuerst auf Workplace Management Blog.

Los geht’s!

WADK

Eine Installation des WADK auf dem EmpirumServer ist eine Voraussetzung zur Erstellung der WinPE PXE-Images. Dazu habe ich bereits zwei Artikel geschrieben, die die Hintergründe und die Bereitstellung erläutern:

• Empirum: WinPE anstatt EPE als PXE-Image
• Microsoft WADK / WinPE Versionen

Matrix42 WinPE Erweiterung

Mit jeder neuen Empirum Version kommt auch ein Stand des WinPE PreBoot Supports in das Empirum System. Die PreBoot Support Entwicklung ist jedoch nahezu völlig von der Empirum Entwicklung entkoppelt. Man kann den jeweils aktuellsten WinPE PreBoot Support mit einer noch unterstützen Empirum Version einsetzen. Den aktuellen WinPE PreBoot Support gibt es im Matrix42 Marketplace zum Download.

Der WinPE PreBoot Support, der derzeit als EXE angeboten wird, entpackt, mit einem Doppelklick, im gleichen Ordner eine Empirum Struktur. Falls man in diesem Ordner in der Vergangenheit bereits einen WinPE PreBoot Support entpackt hat, sollte man das vorhandene Empirum Verzeichnis löschen. Nur zur Sicherheit: Nicht das produktiv genutzte Empirum Verzeichnis löschen! Alternativ kann man auch ein Komprimierungsprogramm (7-zip) nutzen, um es in einen Ordner des EXE Namens zu entpacken.

Die entpackte Struktur wird dann über die vorhandene produktive Empirum Struktur kopiert und bestehende Dateien werden ersetzt.
Laut Matrix42 wird ein Backup der produktiven Empirum Struktur empfohlen. Soweit bin ich bis dato noch nicht gegangen. Meines Erachtens vorteilhaft kann jedoch eine Sicherung des nachfolgenden Ordners sein: Empirum\EmpInst\Sys\Images\WinPE sein. Im zuvor angegebenen Ordner liegen die Matrix42 Quellen zur Erstellung des Empirum WinPE PXE-Images.

Konfiguration WinPE PXE-Image

Dazu wechselt man in der Management Console in den Bereich „Konfiguration\Boot Konfigurationen“. Mit einem Klick auf das „+ Neu“ (unten links) beginnt man mit der Erstellung eines neuen PXE-Images.

Dem PXE-Image gibt man einen Namen – der Dialog weißt einen schon darauf hin, welche Zeichen und Buchstaben erlaubt sind.
In der Beschreibung kann man für sich die Grundlage des WinPE PXE-Images festhalten.
Der Konfigurationstyp ist in diesem Fall natürlich: WinPE.

Die Auswahl des Agent-Templates hat folgende Funktion:
Aus dem Agent-Template werden die Informationen bzgl. des EmpirumAgent Benutzernamens, des Ausfall-Servers und ob DHCP Optionen genutzt. Diese Informationen werden vom erstellten PXE-Image genutzt, um während der Ausführung des WinPE die Verbindung zum EmpirumServer herzustellen.

Ab einem Hotfix für die Empirum Version 19.0.1 werden standardmäßig die „erweiterten Eigenschaften“ zur Erstellung ausgeblendet.

Mit der TFTP Blockgröße kann man „spielen“, um die Übertragung des WinPE zu beschleunigen bzw. auf Stabilität zu trimmen.

Zusätzliche Treiberverzeichnisse
Unter „Zusätzliche Treiberverzeichnisse“ gibt man eine Quelle für Treiber an, die in das WinPE eingebunden werden sollen.

• Das sind nicht alle Treiber die später für das zu installierende Windows genutzt werden:
• Zumeist werden hier Netzwerkkartentreiber für das WinPE auf Windows 10 Basis benötigt, damit das WinPE PXE-Image eine Verbindung zum EmpirumServer herstellen kann.
• Bis dato war nur einmal ein Storage Treiber notwendig – damit verfährt man jedoch in gleicher Weise.
• Ich nutze in der Abbildung ein selbst erstelltes Verzeichnis, was separat vom vorhandenen DRV Ordner liegt, da dies meines Erachtens in absehbarer Zeit überflüssig wird.
• Es werden alle Treiber, die in diesem Ordner und auch Unterordner liegen, in das WinPE eingebunden.
• Idealerweise generiert man im angegebenen Ordner Unterordner mit den Namen der Modelle oder Netzwerkkarten.

Erstellung PXE-Image

Bei der Erstellung des WinPE PXE-Images, mit Klick auf Speichern (unten rechts), werden dann die …

• Windows PE Quellen (C:\Program Files (x86)\Windows Kits\10\Assessment and Deployment Kit\Windows Preinstallation Environment)
• Matrix42 WinPE Erweiterung (Empirum\EmpInst\Sys\Images\WinPE)
• angegebene „Zusätzliche Treiberverzeichnisse“
• mit Hilfe des Skriptes (CreatePXEWinPEMultiPlatform.ps1)

zu einem PXE-Image zusammengeführt.

Status der Erstellung

Die Erstellung dauert ca. 15-20 Minuten. Den Status der Erstellung kann man am Symbol bei der Konfigurationsübersicht (oben links) oder unter Management im Menü „Info“ unter „Back-end tasks …“ einsehen.

In der Konfigurationsübersicht gibt es die:

• Sanduhr – warten das der BTQHx64 Dienst es verarbeitet
• Zahnräder – der BTQHx64 Dienst ist dabei, Dauer ca. 15-20min
• grüner Haken – erfolgreich erstellt
• rotes Kreuz – Fehler bei der Erstellung

Fertig!

Die erfolgreiche Fertigstellung kann, wie zuvor beschrieben, an mehreren Stellen eingesehen werden. Hier ein Auszug aus dem Back-end task Log:

Für technisch Interessierte: Das erstelle PXE-Image ist anschließend unter „Empirum\EmpInst\Wizard\Image\VirtualRoots\BootEnvironment\<PXE-ID>“ zu finden.

Einmalige Einrichtung ist getan. Was nun?

Wenn man sich für eine neue WinPE Erweiterung (siehe oben) entscheidet, muss das PXE-Image neu erstellt werden, da die neuen WinPE PreOS Packages zumeist auch auf Neuerungen im Empirum WinPE zurückgreifen. Ob man dazu eine neue Konfiguration erstellt, oder nur die vorhandene mittels „Speichern“ mit den neuen Quellen aktualisiert, muss man selbst entscheiden. Benötigt das vorhandene PXE-Image aufgrund einer noch nicht getesteten oder neuen Hardware einen zusätzlichen Netzwerkkartentreiber, so legt man den Treiber im oben genannten Ordner („Zusätzliche Treiberverzeichnisse“) ab und generiert durch „Speichern“ das PXE-Image neu.

Fehler bei der Erstellung …

Bei Fehlern bei der Erstellung kann man entweder in die Back-end task Verarbeitung schauen, oder direkt in das aktuelle Log des BTQHx64 Dienstes auf dem EmpirumServer unter
%ProgramData%\Matrix42\Logs\BackendTaskQueueHost64.

Der Beitrag Empirum WinPE – PXE-Image Erstellung erschien zuerst auf Workplace Management Blog.
